  • 板式喂料机
    奥创机械
    2024-02-26 15:26:19
    0

    板式给料机也叫板喂机、板式喂料机,用于沿水平或倾斜方向向碎裂机、输送机或另外工作机械连续均匀地配给和转运物料。尤其对输送大块、高和婉尖锐的物料最为适用,并能在露天和潮湿和恶毒的环境下可靠地工作。

    板式给料机一般分为重型、中型和轻型三种,是选矿厂时常应用的给料设备。

    一、轻型板式给料机系连续给料机械,适用于短隔断输送给料粒度160mm以下的块状物料。在矿山、选厂、化工、水泥、建材等单方面,广泛用于从储料仓往碎裂、运输等机械作均匀连续给料??伤桨采?,也可倾斜安设,其向上倾角20度。一般适应松散密度小于1200kg/m3、块重小于140kg、温度350℃以下的物料。

    两中型板式给料机系间歇给料机械,适用于短隔断输送给料粒度400mm以下的块状物料。在矿山、选厂、化工、水泥、建材等单方面,广泛用于从储料仓往碎裂、运输等机械作均匀间歇给料??伤桨采?,也可倾斜安设,其向上倾角20度。一般适应松散密度小于12400kg/m3、块重小于500kg、温度400℃以下的物料。

    三、重型板式给料机是运输机械的赞助设备,该机在大型选矿厂碎裂分级车间及水泥、建材等单方面,作为料仓向初级碎裂机连续和均匀给料之用,也可用于短隔断输送粒度与比重较大的物料??伤桨采?,也可倾斜安设,倾角12度。为避免物料索性挫折到给料机上,要求料仓不发掘卸空状况。

    板式给料机采取节距为228.6mm(9吋)的高强度推土机模锻链条为牵引件,两根链条绕过安设在机体头部的一对驱动链轮和机体尾部的一对张紧轮联成封闭形回路,在两排链条的每个链节上装置了相互交迭的、重型结构的输送槽而成为一个连续的能够大概运载物料的输送清楚。其自重和物料的重量由安设在机体上的多排支重轮、链托轮和滑道梁支承。传动系统经互换变频调速电动机结合减速机,再由涨套与驱动装置直联驱动运载机构低速运行。将尾部料仓卸入的物料沿输送清楚运至机体的前方排击,实现向下方的工作机械连续均匀喂料的指标。

    板式喂料机

    拉紧装置采取螺杆张紧型式

    拉紧支座采取型钢和螺栓结合结构,外形,美观,装拆方便。对重型和超重型拉紧装置,增进一组弹簧,以缓冲吸振。除此之外还有以下两个特点:

    (1)中、轻型板式给料机拉紧装置的螺杆位于滑座上方,放在失常的等边角钢下面,螺杆单方面可不受污染和破坏;重型和超重型产品的拉紧装置,螺杆历史滑座中心。

    (2)拉紧装置分标准型和重型两种结构,并与斗式提升机的下部拉紧装置结合系列化和通用化。头、尾部轴承多采取滚动轴承头部轴承座不是水平支承在机架上,而是用四根螺栓将轴承座垂直结合在机架上。这样一方面使轴承座受力与工作拉力方向一致,改善轴承座和结合螺栓的受力状况,另一方面压缩了空间尺寸。

    采取组合式链轮

    驱动链轮轮毅的材质是铸铁或钢,轮缘是用高耐磨淬硬钢制成可换齿结构;张紧链轮的无齿轮缘是组合式,可更换。这样可减少很多维修量,低垂维修费用。另外,可换无齿轮缘能担保链条与链轮间的切确和恒定接触,预防齿面产生胶合。

    支承辊轮

    中、轻型板式给料机支承辊轮是外置式,与牵引滚子划分区分,有下述作用:(1)便于建设导轨槽体。(2)减小牵引滚子磨损。(3)便于制造。对重型、超重型板式给料机在机架上建设固定支承辊轮。辊轮与头、尾部轴承座的滑腻采取集中供油技巧,担?;宥ㄊ?、全面。

    液力偶合器

    驱动电机与减速器之间装有液力偶合器,可确保板式给料机平稳起动并起过载?;ぷ饔?。减速器与主轴间采取链传动,有缓冲作用,还可使传动比稳定、可传递大功率、中心距可调、便于布置与安设。驱动轴上配有逆止器,预防输送槽反向回转。另外,比喻烟台鑫??笊交涤邢薰驹诎迨礁匣献坝辛狭孔远屏科?,头尾部还设有除尘装置,大猛进步工作遵守,被广泛应用。综上所述,目前国内诚然新制定的标准在给料量,输送槽尺寸等方面已凑近国际先进标准,但如何担保整机职能,实现高遵守、低能耗、高可靠性等方面还需不断努力。

    板喂机型号:

    型号

    槽板宽度(mm)

    头尾轮轴中心距(mm)

    给料速度(m/s)

    给料粒度(mm)

    喂料量t/h

    倾角。

    电机功率 KW

    BW800*15

    800

    15000

    0.03-0.054

    350

    40-70

    0-24

    11

    BW1000*7.5

    1000

    7500

    0.02-0.054

    600

    40-100

    0-23

    11

    BW1000*8

    1000

    8000

    0.02-0.054

    600

    40-100

    0-23

    11

    BW1000*12

    1000

    12000

    0.02-0.054

    600

    40-100

    0-23

    15

    BW1000*13

    1000

    13000

    0.02-0.054

    600

    40-100

    0-25

    15

    BW1000*15

    1000

    15000

    0.02-0.054

    300

    40-80

    0-23

    15

    BW1000*18

    1000

    18000

    0.02-0.054

    600

    40-100

    0-24

    15

    BW1250*6

    1250

    6000

    0.014-0.08

    600

    45-150

    0-23

    15

    BW1250*9

    1250

    9000

    0.013-0.06

    700

    40*180

    0-23

    15

    BW1250*12

    1250

    12000

    0.014-0.08

    800

    45-150

    0-23

    18.5

    BW1250*4.8

    1250

    4800

    0.06

    25

    36-360

    0-25

    11

    BW1250*15

    1250

    15000

    0.0054-0.054

    600

    17-170

    0-20

    18.5

    BW1250*20

    1250

    20000

    0.022-0.066

    500

    50-150

    0-24

    22

    BW1500*6

    1500

    6000

    0.018-0.053

    700

    90-270

    0-25

    11

    BW1500*9

    1500

    9000

    0.03

    800

    200

    0-23

    15

    BW1600*6

    1600

    6000

    0.017-0.17

    800

    61-610

    0-23

    22

    BW1600*9

    1600

    9000

    0.076

    800

    180

    0-23

    22

    BW1750*9

    1750

    9000

    0.03-0.1

    800

    200-675

    0-25

    37

    BW1750*20

    1750

    20000

    0.025-0.125

    800

    135-405

    0-25

    30

    BW1800*10

    1800

    10000

    0.022-0.066

    1200

    220-650

    0-23

    45

    BW2000*9

    2000

    9000

    0.035-0.105

    1100

    300-900

    0-25

    37.5

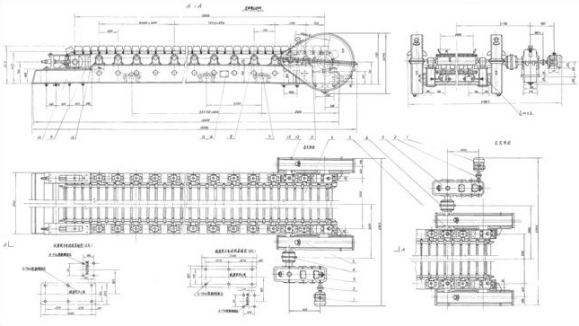

    板喂机结构图纸:

    板式喂料机
