平面回转筛的概述
奥创机械
2024-03-14 14:51:34
0次
平面回转筛的特点：
1、整体强度高，平面回转运行平稳、产量大，清理分级效果好；
2、万向节吊杆悬吊筛体，保险可靠，故障率低；
3、进料箱内匀料装置，物料均匀铺满筛面，保证筛分及分级效率;
4、金属筛网强度、刚度高，筛面平整；
5、筛网纵向压紧、垂直压紧，压紧密封双重作用；筛网横向水平压紧，调整筛网横向位置及水平压紧双重作用；
6、筛网装取方便简单；
7、传动?？榛峁?，整体换装，节约维修时间；
平面回转筛的主要结构及工作原理：
平面回转旋振筛主要由机架、筛体、传动装置、吊挂装置、进料箱、出料箱、筛网等组成。平面回转旋振筛是平面回转运动轨迹的清理设备。利用物料与杂质在粒度上的差异，配备适当的筛孔和筛板，在筛体往复回转运动下达到物料与杂质分离或物料与物料分级的目的。
平面回转筛的筛分原理及流程：

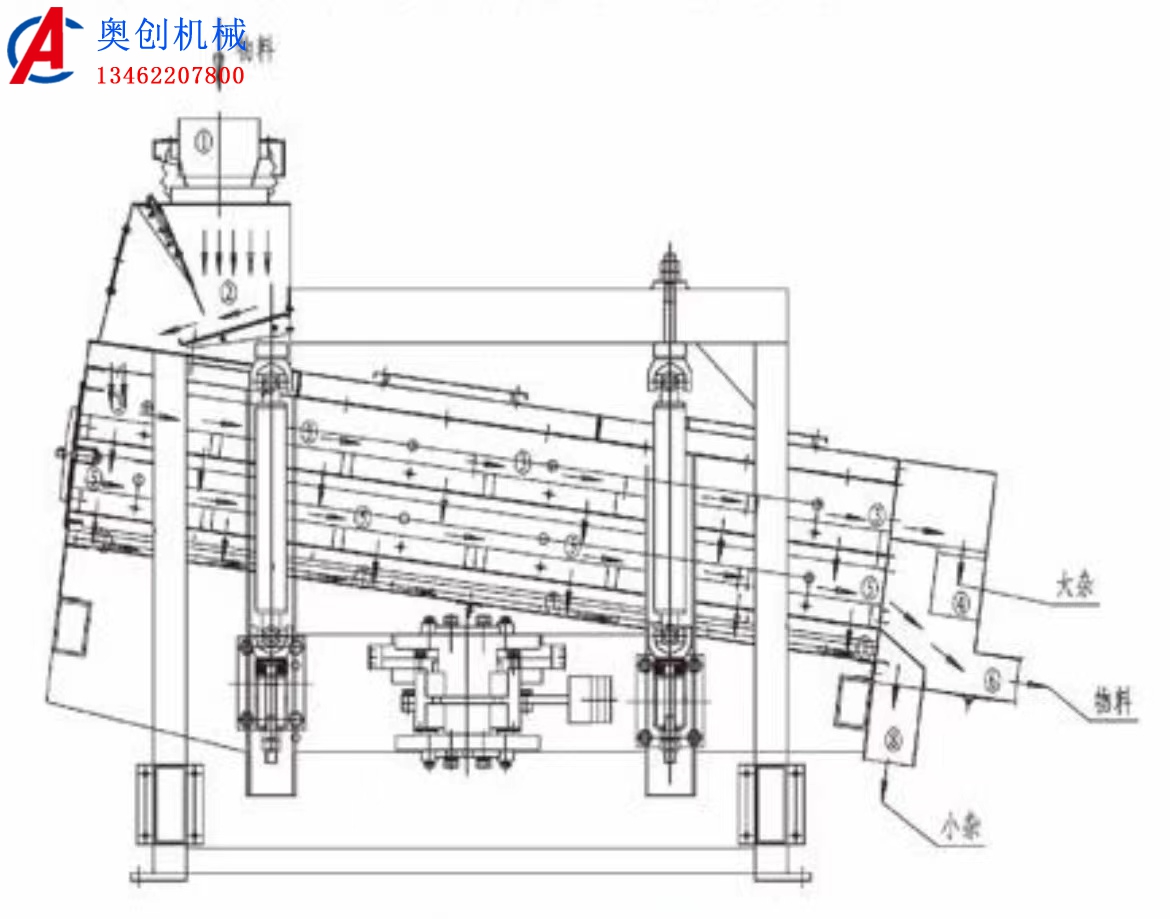

物料从进料口⑨进入，经分料装置②匀料，将物料送入到筛体内第一层筛面③，在筛体平面回转运动作用下，物料贴着第一层筛面③向后推进，同时小于第一层筛孔的物料不断落向第二层筛面⑤，第二层筛面⑤上物料贴着筛面向后推进，小于第二层筛孔的杂质或物料不断落向底板◎，第一层筛面③上的大杂或物料、第二层筛面⑤上物料、底板⑦上的小杂不断向后推进，在出料箱分离出大杂④、物料◎、小杂⑧，从而完成物料的清理或分级过程。
